Menşe yeri: | Çin |
Marka adı: | FSM MACHINERY |
Sertifika: | ISO |
Min sipariş miktarı: | Bir set |
---|---|
Fiyat: | As per client requirements |
Ambalaj bilgileri: | Plastik film veya tahta sandık |
Teslim süresi: | 30-60 Çalışma günleri |
Ödeme koşulları: | T/t veya l/c |
Yetenek temini: | ayda 10 Set |
Malzeme: | Renk çelik | Kalınlığı: | 0,5-0,8 mm |
---|---|---|---|
Bobin genişliği: | 1000-1250mm | PU Kalınlığı: | 50-150mm |
Türü: | Katman Basın, Sürekli | Köpüklü köpük: | Yüksek basın |
Vurgulamak: | pu Sandviç Panel makine,Poliüretan Sandviç Panel Üretim Hattı |

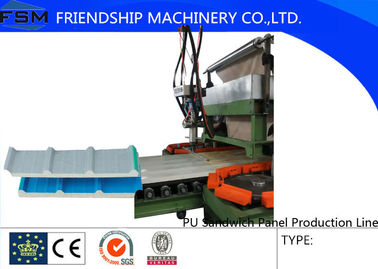

Basit ve Ucuz PU Sandviç Panel Üretim Hattı
Makine tanıtımı
Makinanın temel teknik parametreleri
madde | Açıklama |
Üretim Malzemesi (mm) | (0.25-1.0) × L, akma dayanımı ≤G300 Renkli çelik |
Üretim hızı | 4-8 M / dak. |
Üretim tipi | PLC kontrollü tamamen sürekli üretim |
PU köpük kalınlığı | 25-100mm |
Kompozit yapı | Çift lastik izleyici ile sabitlenmiş konum |
Köpük sistemi | Tamamen otomatik sürekli köpürme, köpürme miktarı kademesiz ayarlanabilir |
Üretim gücü | ≥ 22KW |
Toplam güç | ≥ 35 KW |
kesim | Pnömatik pistonlu sürüş, kayar tabla ile kesintisiz kesme |
Elektronik kontrol sistemi | Tam frekanslı PLC kontrol sistemi |
Şartname Detay
madde | Açıklama |
İki set amortisör | Otomatik ve hidrolik, maksimum 1300 mm genişliğinde, 8 ton ağırlığından fazla olmayan ve çelik bobin iç çapı yaklaşık 500 mm olan çelik bobinin kaynatılmasında kullanılabilir. |
Üç set rulo şekillendirme makinesi | 1. Fonksiyon: PU panel profilleri için rulo şekillendirme 2. Kaynak H ışını, motor sürücüsü, dişli zinciri sürüşünü kullanın 3. Teknik Veriler: Rulo malzemesi NO.45 forged steel, dijital kontrollü geçit, kalıp silindirlerinin yüzeyinde sert krom kaplamalı |
PU sandviç köpürme hattı | 1. İki konveyör rafı seti: yukarı konveyör yaklaşık 24m, aşağı konveyör yaklaşık 30m'dir. Rulo şekillendirme makinesinden ön ısıtma odasına ve köpürmeye, kesmeye kadar çelik sacın önünü çizmektedir. 2. Bir ön ısıtma odası: Isı yalıtım malzemesi ile inşa edilmiş ve ısıtıcıyla çelik sacın 25-38 ° C'ye ısıtılabiliyordu. 3. Bir çift PU iki bileşenli sıvı karıştırma ve enjekte bölümü köpük: Çin yüksek basınçlı pompa benimser. Sıcaklık kontrol sistemi ve malzeme seviyesi izleme sistemi var. Malzemenin deposu yaklaşık 150L'dir. İki tank. 4. Köpüren ve çift kauçuk cihaz panel yapmak için motor sürücü sistemi içerir. 5. Kayış tahtasının genişliği 1250 mm'dir, üst ve alt çerçeve kayış tahtası arasındaki mesafeyi ayarlama aralığı: min. 25 mm, maks. 200 mm. Sandviç panel kalınlığını ayarlama yelpazesi: 30mm, 50mm, 100mm. (Hücre için 30-50, duvar için 50-100) |
Panel otomatik kesme sistemi | 1. Kesme makinesi, ürün hattı boyunca 2500mm uzunlamasına hareket edebilir; kesme makinasının sinek testeresi enine 1900mm hareket edebilir, Kesme makinesi, kayma yolu boyunca uzunlamasına ve enine hareket eder. 2. Kesme makinesi, tek taraflı bıçak bandı testere şeklini benimser, kesme ve kesim sonrası döner. Kesme testeresi dönebilir, bu nedenle iki yönde kesme gerçekleştirilebilir. 3. Kesme makinesinde panel sıkı presleme sistemi (pnömatik) vardır. 4. Kesme makinesinin uzunlamasına ve enine hareketini sınırlamak için konum sınırlayıcı vardır. |
Elektrik kumanda sistemi | 1. Kontrol sistemi dokunmatik ekran, PLC, modül kontrolü ve dönüştürücüyü benimser. Kontrol sistemi Panasonic (JAPAN) ürününü benimser. 2. Elektrik motorlarını ve tüm hareketleri (hidrolik ve pnömatik dahil) ürün hattında çalıştıran ve kontrol eden bir kontrol platformu ve elektrik gövdesi vardır. 3. Ürün hattında uygun miktarda taşınabilir anahtar yerleştirildi, böylece elle çalıştırma uygun hale geldi. 4. Kazanın olması halinde alarm ve acil durdurma sistemi ürün grubuna yerleştirilmelidir |
Çalışma akışı
Bobin yüklemesi → ayarlanabilir besleme kılavuzu → çelik panel şekillendirme → çelik levha besleme kılavuzu → PU köpükleştirme → PU panel konveyör → kesintisiz kesme
Şirket tanıtımı
Biz, Dostluk Machinery Co, Ltd, teknoloji yeniliği, ilerleme bilimsel yönetim yanı sıra Co, kültür ve kaynak yapma ve kesme, otomasyon sistemi ve metal işleri için ekipmanları imalatı konusunda önde gelen uzman Çin'de yapılmıştır üzerinde büyük önem vermektedir. Kullanılabilir en iyi robotik ve otomatik teknikleri kullanarak yüksek teknoloji üretiyoruz. Her çalışma, müşterilerimizin rekabet edebilirlik ve verimliliğini artırmak için uzlaşmaz bir şekilde tasarlanmıştır.
Metal çatı ve duvar panelleri makineleri, C & Z paslanmaz çelik boru makineleri, alçıpan izolasyon makineleri, metal güverte makineleri, kirişsiz ve kolonlu eğri şekillendirme makinaları, koruma rayları şekillendirme makineleri, büzülme boruları şekillendirme makineleri Çok hızlı bir gelişme, inşaat ve güzel dış görünüm için çok kısa sürede, aynı zamanda makul bir fiyata inşaat endüstrisinin pazarında işgal edildi.
MÜKEMMEL KALİTE VE REKABET FİYAT!
ABD'Yİ SEÇİN, EN İYİ SEÇİN!
Zaman ayırdığın için teşekkürler!
