Metal Levha Mineral Yün Sandviç Panel Üretim Yolu, Otomatik Yığınlı

Metal Levha Mineral Yün Sandviç Panel Üretim Hattı, Otomatik İstifleyici

Sandviç panel üretim hattının ana özellikleri

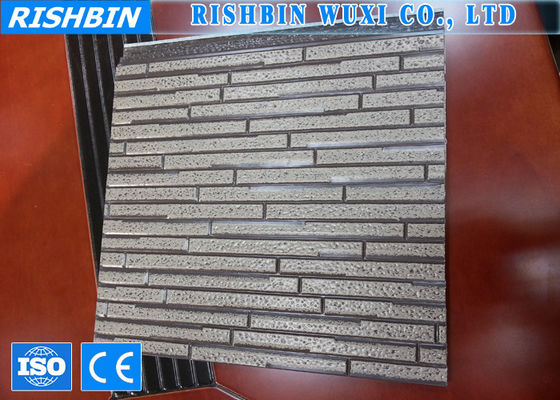

• Sürekli sandviç panel üretim hattındaki panel, iki dış cephe kaplaması ve izolasyon çekirdeğinden oluşan kompozit bir yapıdadır. Çekirdek, Poliüretan, Mineral Yün, Cam Yünü, PIR, Fenolik veya EPS ile esnek olabilir. Müşterinin isteğine göre önceden boyalı çelik saclar, PVC levhalar, Alüminyum kağıt veya benzeri destekler ile çeşitli profiller mevcuttur;
• Sürekli hat kapasitesi 4-8m / dk, üretim hattının uzunluğu 100m, son panelin boyutu 3-18m uzunluğunda, 900-1200mm genişliğinde, 30-150mm kalınlığında, çift kayışlı konveyörün geçerli uzunluğu 24m, toplam güç 300KW'dır

Sandviç panel üretim hattının teknik verileri

Panel otomatik kesme sistemi

1. Kesme makinesi, ürün hattı boyunca 2500mm uzunlamasına hareket edebilir; kesme makinasının sinek testeresi enine 1900mm hareket edebilir, Kesme makinesi, kayma yolu boyunca uzunlamasına ve enine hareket eder.
2. Kesme makinesi, tek taraflı bıçak bandı testere tarzında, kesim sonrası kesme ve döndürmeyi benimser. Kesme testeresi dönebilir, bu nedenle iki yönde kesme gerçekleştirilebilir.
3. Kesme makinesinde panel sıkı presleme sistemi (pnömatik) vardır.
4. Kesme makinesinin uzunlamasına ve enine hareketini sınırlamak için konum sınırlayıcı vardır.


Üç set rulo şekillendirme makinesi

1. Fonksiyon: PU panel profilleri için rulo şekillendirme
2. Kaynak H ışını, motor sürücüsü, zincir dişli zinciri sürüşünü kullanın
3. Teknik Veriler: Rulo malzemesi NO.45 forged steel, dijital kontrollü geçit, şekillendirme silindirlerinin yüzeyinde sert krom kaplamalı


Sandviç köpük hattı

1. İki konveyör rafı seti: yukarı konveyör yaklaşık 24m, aşağı konveyör yaklaşık 30m'dir. Rulo şekillendirme makinesinden ön ısıtma odasına ve köpürmeye, kesime çelik levhayı yönlendirir.
2. Bir ön ısıtma odası: Isı yalıtım malzemesi ile inşa edilmiş ve ısıtıcıyla çelik sacın 25-38 ° C'ye ısıtılabiliyordu.

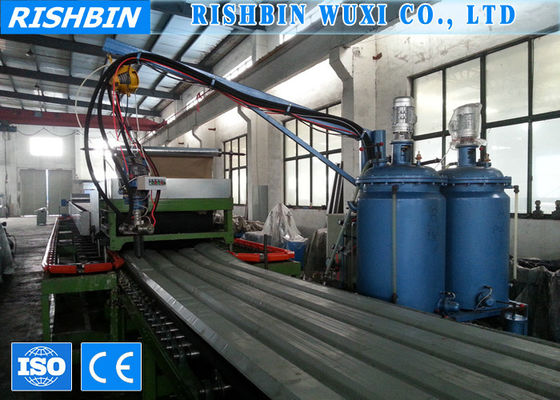

3. Bir çift PU iki bileşenli sıvı karıştırma ve köpükleme için enjekte bölümü: Çin yüksek basınçlı pompayı benimser. Sıcaklık kontrol sistemi ve malzeme seviyesi izleme sistemi var. Malzeme deposu yaklaşık 150L'dir. İki tank.
4. Köpük yapma ve çift kauçuk cihaz paneli yapmak için motor sürücü sistemi içerir.
5. Kayış tahtasının genişliği 1250 mm'dir, üst ve alt çerçeve kayış tahtası arasındaki mesafeyi ayarlama aralığı: min. 25 mm, maks. 200 mm. Ve sandviç panel kalınlığını ayarlama aralığı: 30mm, 50mm, 100mm. (Hücre için 30-50, duvar için 50-100)
