Otomatik PU Sandviç Panel Üretim Hattı Sac Rulo Şekillendirme Makineleri

Otomatik PU Sandviç Panel Üretim Hattı Sac Rulo Şekillendirme Makineleri

1. PU sandviç panel ürün hattının teknik parametreleri

Bu PU sandviç panel üretim hattı otomatik bir üretim hattıdır. PU sandviç panel üretim prosedüründe, ürün hattı temel malzemesi PU olan sandviç panel üretebilir. Sıvı hal hammaddeleri, iki çelik panelin ortasına sürekli olarak enjekte edildi ve reaksiyona girerek, köpükleştirerek, çift kauçuk kayışta katılaştı, PU sandviç paneli, kullanıcılar için gereken uzunluğa göre otomatik olarak kesilebildi.

5 ton otomatik uncoiler, zincir tahrikli transmisyon, rulo biçimlendirme, PU köpük makinesi, PU panel konveyör, kesintisiz kesme cihazı, elektrik kontrol sistemi olmak üzere 2 takımdan oluşur.

● Üretim malzemesi: (0.3-0.6mm) * L
● Üretim hızı: 4-8m / dak
● Üretim türü: PLC ile tamamen kesintisiz üretim
● PU köpük kalınlığı: 30mm, 40mm, 50mm, 80mm
● Kompozit yapı: çift kauçuk izleyici ile sabitlenmiş pozisyon
● Köpüren sistem: tamamen otomatik köpürme, köpürme miktarı kademeli olarak ayarlanabilir
● Toplam güç: 50 KW
● Kesme: bant testeresi
● Elektronik kontrol sistemi: PLC kontrol sistemi

2. Şartname ayrıntısı

● İki takım açıcı: otomatik ve hidrolik olup, maksimum 1300 mm genişliğinde, 5 tonluk çelik bobinin sarılmasında kullanılabilir ve çelik bobin iç çapı yaklaşık 500 mm'dir

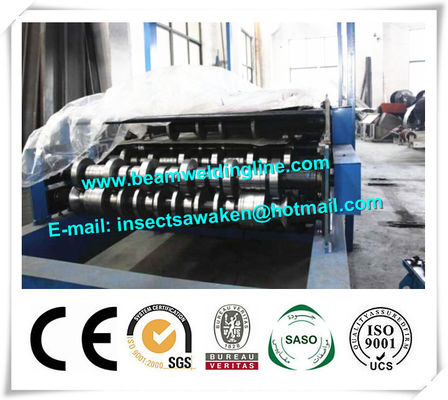

● İki takım rulo şekillendirme makinesi
a. İşlev: PU panel profilleri için rulo şekillendirme
b. Kaynaklı H-kirişi, motor sürücüsü, dişli zinciri sürüşünü kullanın
c. Teknik veriler: rulo malzemesi 45 # dövme çelik, CNC işleme, kalıp silindirlerinin yüzeyinde sert krom kaplama

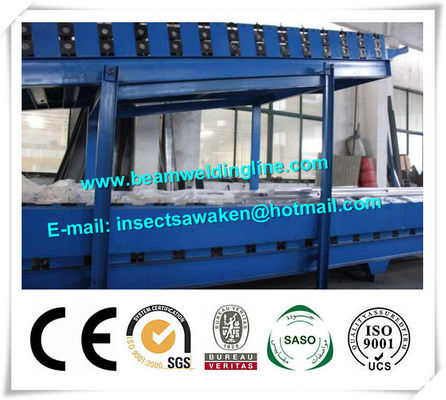

● İki takım konveyör rafı: yukarı konveyör yaklaşık 24m, aşağı konveyör yaklaşık 30m, çelik sacın rulo şekillendirme makinesinden ön ısıtma odasına, köpürmeye, kesime kadar yönlendirilmesini sağlar.

● Bir ön ısıtma odası: ısı yalıtım malzemesi ile inşa edilmiş ve ısıtıcıyla çelik levhayı 25-38 ısıtıyor olabilir

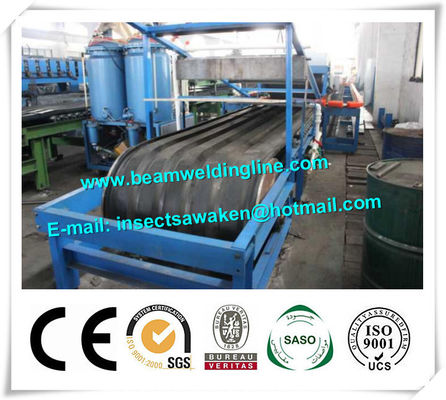

● köpük için PU iki bileşenli sıvı karıştırma ve enjeksiyon bölümü Bir set: Çin yüksek basınçlı pompa benimser, sıcaklık kontrol sistemi ve malzeme düzeyinde izleme sistemi, malzeme deposu yaklaşık 150L, ​​iki tank, bu bölümdür fotoğrafta gösterdi

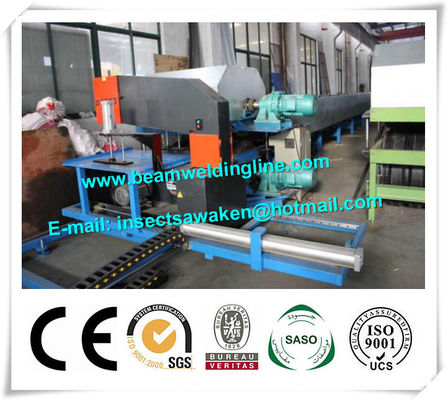

● Köpük yapma ve çift kauçuk cihaz paneli yapmak için motor sürücü sistemi, kayış tahtasının genişliği 1250 mm, üst ve alt çerçeve kayış tahtası arasındaki mesafeyi ayarlama aralığı: min 25mm, maksimum 200mm ve sandviç panelin ayarlama kalınlığı aralığı : 50mm, 75mm, 100mm (ceplerde 50mm ve 75mm, duvar için 100mm)

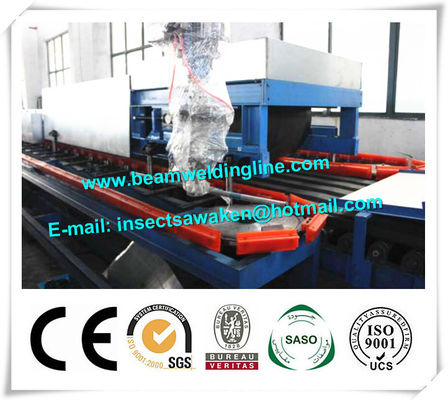

● Panel otomatik kesme sistemi
a. Kesme makinesi, ürün hattı boyunca 2500 mm uzunlamasına hareket edebilir
b. Kesme makinesinin sinek testeresi enine hareket edebilen 1900mm, kesme makinası uzunlamasına ve enine boyunca kayma yolu boyunca hareket eder
c. Kesme makinesi, tek taraflı bıçak bandı testere tarzını benimser, kesimden sonra kesme ve döndürme, kesme testeresi dönebilir, bu nedenle iki yönde kesme gerçekleştirilebilir
d. Kesme makinesinde panel sıkı presleme sistemi (pnömatik) var
e. Kesme makinesinin uzunlamasına ve enine hareketini sınırlamak için konum sınırlayıcı var.

● Elektrik kumanda sistemi
a. Kontrol sistemi dokunmatik ekran, PLC, modül kontrolü ve dönüştürücü benimsemekte, kontrol sistemi Panasonic (JAPAN) ürününü benimser.
b. Elektrik motorlarını ve tüm hareketleri (hidrolik ve pnömatik dahil) ürün hattında çalıştıran ve kontrol eden bir kontrol platformu ve elektrikli gövde var
c. Ürün hattında uygun miktarda taşınabilir anahtarın yerleştirilmesi, böylece elle çalıştırma uygun hale gelir
d. Kazanın olması halinde alarm ve acil durum durdurma sistemi ürün grubuna takılmalıdır.

3. Çalışma akışı

Bobin Dışı Yükleme → Ayarlanabilir besleme kılavuzu → Çelik panel şekillendirme → Çelik sac besleme kılavuzu → PU köpükleştirme → PU panel konveyör → Kesintisiz kesme
